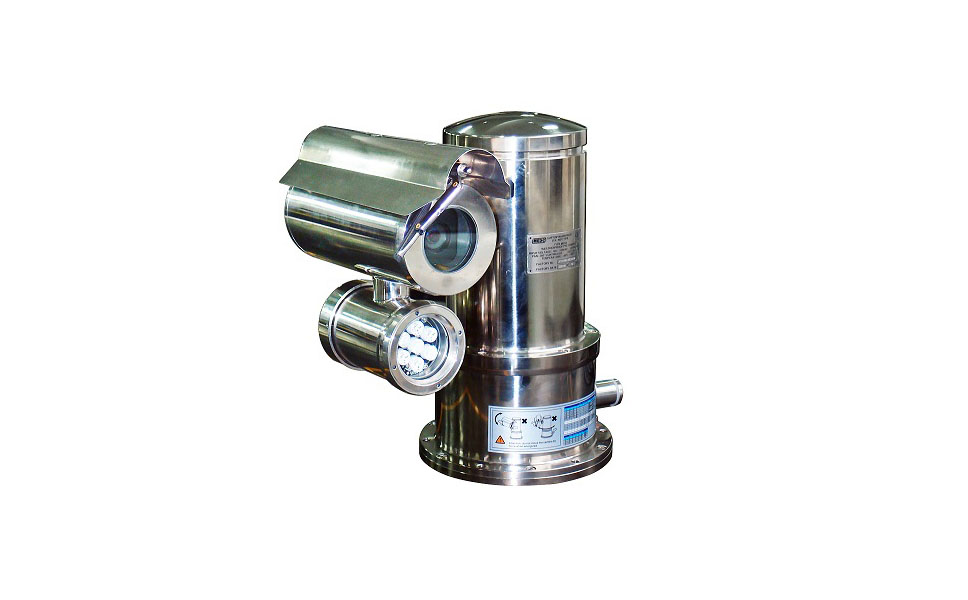

BTS-YT-1UEx防爆一體化攝像機特點

基于海洋環境使用與船舶適航要求設計
適用船舶艦艇與海洋工程
防腐蝕不銹鋼材料制造
主動紅外光源照明
360°水平連續旋轉, +90°~ -90°垂直轉動



BTS-YT-1UEx防爆一體化攝像機產品概述：

BTS-YT-1UEx防爆一體化攝像機是是新的海洋環境專用防爆型視頻監控設備，可使用多種攝像機配置，用于中近距離晝/夜圖像采集。該產品適用于船舶輔助航行與海洋工程視頻監控，也適用于海上搜救和防范入侵。
集晝/夜低照度一體化攝像機、主動紅外光源、全方位變速云臺和多功能解碼控制器于一體，集成多種通訊協議和通訊速率。
隨機配置遮陽罩、雨刮器，并且配備自動加熱組件。自動加熱組件能保證設備在-40℃到+60℃溫度條件下長時間穩定工作。
100VAC~240VAC寬電壓工作范圍。具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦距和搖桿的幅度，快40°/s，低可達0.1°/s，即使在長焦端也可輕松捕捉活動對象；360°水平連續旋轉，-90°~+90°垂直轉角。
具備128個預置位，預置位包括云臺水平和垂直的位置和鏡頭的焦距位置。
通過OSD菜單，能對攝像機的各項參數進行設置；并且能夠?qū)崿F(xiàn)花樣掃描、矢量掃描等高級功能。
安裝方便，維護簡單，可選用固定支架、基座、立柱、塔架方式安裝。
認證
防爆標志                                   Ex dⅡC T6 GB / Ex tD A21 IP68 T80℃
機械指標
材質                                          不銹鋼316L
防護等級                                   IP68
水平轉動                                   360°連續旋轉
垂直轉動                                   +90° ~ -90°
水平轉動速度                            0.1°/S ~ 40°/S
垂直轉動速度                            0.1°/S ~ 40°/S
單位重量                                   35Kg
運輸重量                                   38Kg
安裝方式                                   固定支架、基座、立柱
電氣指標
輸入電壓                                   100VAC~240VAC
工作電流                                   ＜1A
功耗                                         約100W
通訊方式                                   RS-485
通訊速率                                   多種、可設置
通訊協議                                   多種、可設置
預置位數量                                 128
預置位精度                                ±0.1°
自動加熱                                   低于-10℃時啟動自動加熱
電氣連接                                   6芯綜合電纜，引出約3米
                                                   其中： 3芯電纜連接電源
                                                              2芯屏蔽電纜連接控制信號
                                                               同軸電纜輸出視頻信號
紅外燈組件
光源形式                                   紅外LED
投射距離                                   約100米
投射角度                                   10°
波長                                          850nm

控制方式                                   自動 / 手動
環境指標
大氣壓力                                  80～110KPa
環境溫度                                  -40℃~+60℃

相對濕度                                 <95%RH(+25℃)
攝像機參數
以下為典型配置，其它規格的攝像機經確認后可作為選配。
制式                                            PAL
圖像傳感器                               1/4″ Exview HAD CCD
行掃描/場掃描                           15.625KHz / 50Hz
像素                                            分辨率752(H) x 582(V)
鏡頭                                          高性能18倍光學變倍鏡頭 / 自動聚焦 F1.4~3.0, f=4.1～73.8mm / 12倍電子放大
小焦距                                   0.29m（廣角）/ 0.8m（長焦）
視場角                                      48°（廣角）/ 2.8°（長焦）
低照度                                   0.7Lux（彩色）/ 0.01Lux（黑白）
線數                                         480線
信噪比                                      > 50dB
視頻輸出                                   BNC接口 / 1.0Vp-p / 75Ω
